(주)화인매카트로닉스는소비자들의 높은 요구수준뿐 아니라 편리한 유지, 관리능력으로 딜러들에게 만족을 가져다 줄것입니다 .

중량선별기

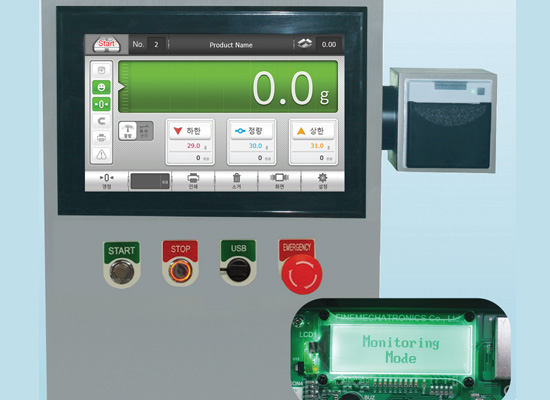

중량 컨트롤러

특 징

1. 10인치 16.7M 컬러 TFT LCD (해상도 : 1024x600)
2. 편리한 터치스크린 방식

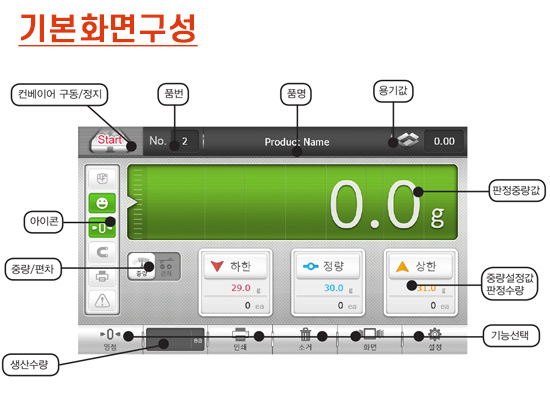

3. 다양한 화면 구성 및 그래픽 표시 방식
4. 절대치 및 편차 계량방식으로 사용범위 임의설정 기능
5. 정전 시 데이터의 이중 백업(Back Up) 기능 내장
6. 영점 및 스팬(SPAN)의 자동중량조정(Auto Calibration) 기능
7. 자동 영점 추적(Auto Zero Tracking) 기능
8. 인버터를 이용한 다단속도 변경가능
9. 온도변화 및 노이즈(Noise) 보상회로 내장
10. 품목별(999개) 중량 설정값 저장 및 호출 기능
11. 인쇄기능 : 프린터를 장착하여 인쇄가능
12. 외부기기 연동기능 : 각종외부기기와 통신 및 접점을 이용해 연동가능
13. 금속검출 기능 : 금속검출기를 설치하여 중량 및 금속성 물질을 동시에 선별

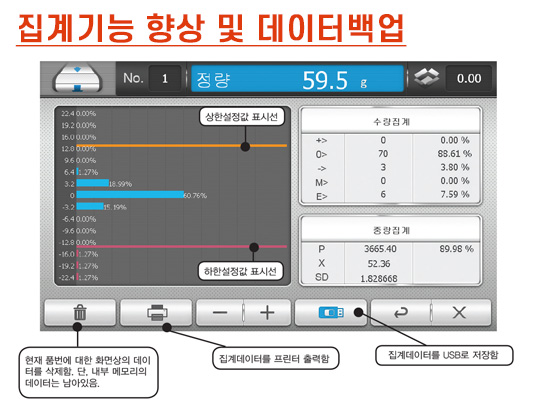

14. 데이터 분석 및 집계용이 :
   품목별 생산현황을 집계화면으로 확인 가능,
   엑셀프로그램을 사용하여 집계 데이터를 바로 활용 가능
15. USB 메모리 저장 및 업데이트 기능 :
   생산제품의 저장된 데이터를 USB 메모리에 복사가능.
   SD 메모리카드를 이용한 간편한 업데이트 가능
16. 생산수량입력에 따라 자동 속도 가변
17. 제품통과시 길이 측정
18. 속도 가변에 따른 선별기 동작 시간 자동제어
19. 로드셀 및 발란스 센서 사용으로 저속에서 부터 고속생산제품 계량가능
20. 터치화면 불량시 보조화면에서 모든 컨트롤 가능 (조그 다이얼)

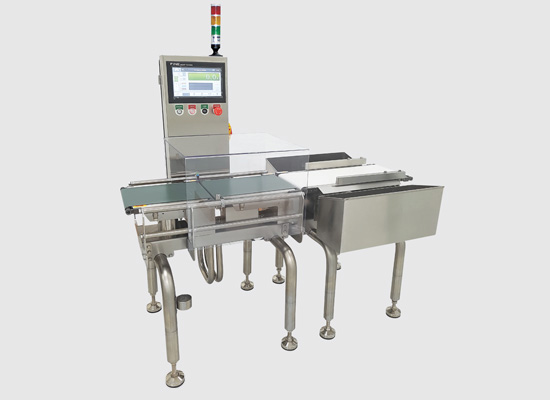

FAC-5900 W-Series (소포장용)

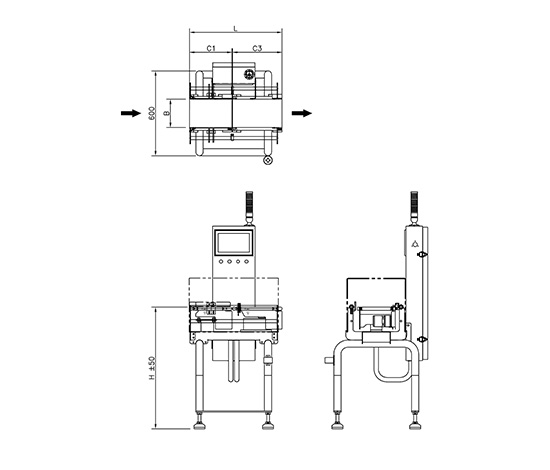

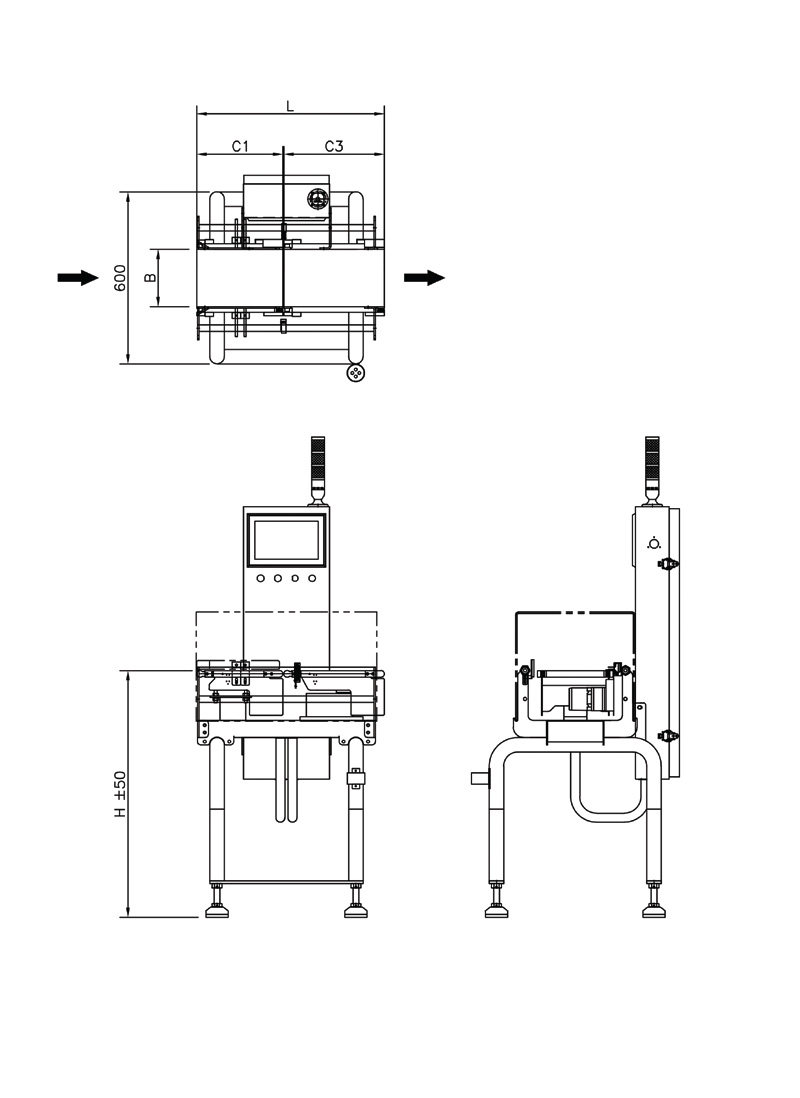

External Dimensions (unit: mm)

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL (H)W100 (H)W150 W200 W250 W300 W350 W400
B(belt width) 100 150 200 250 300 350 400
C1/C3 250/300, 300/350, 350/400, 400/450 450/500, 500/550, 550/600, 600/650
300/250, 350/300, 400/350, 450/400 500/450, 550/500, 600/550, 650/600
L C1 + C3 C1 + C3

Specifications

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL (H)W100 (H)W150 W200 W250 W300 W350 W400
최대용량 (Maximum capacity) 300g 600g 1200g 3000g 6000g
계량범위 (Weigh range) 3~300g 6~600g 12~1200g 30~3000g 60~6000g
한눈의 값 (Scale interval) 0.05g 0.1g 0.2g 0.5g 1g
최대계량확도 (maximum accuracy*) ±0.15g ±0.3g ±0.6g ±1.5g ±3g
최대처리속도 (Maximum weighing speed**) 300ea/min 250ea/min 200ea/min 150ea/min 100ea/min 75ea/min
전원(Power requirements) 220VAC±10%, Single phase,50/60Hz
환경조건(Environmental conditions) 5˚C~35˚C(41˚F~95˚F), Variation not to exceed ±2˚C(4˚F)/hr, Relative humidity: 35%~85%
* 최대계량확도는 계량물의 상태나 조건에 따라 달라질 수 있습니다.
** 최대 처리속도는 계량물의 크기나 컨베이어의 속도에 따라 달라질 수 있습니다.
* Maximum accuracy may change depending on the product conditions.
** Maximum weighing speed may change depending on the product dimension and converyor speed.

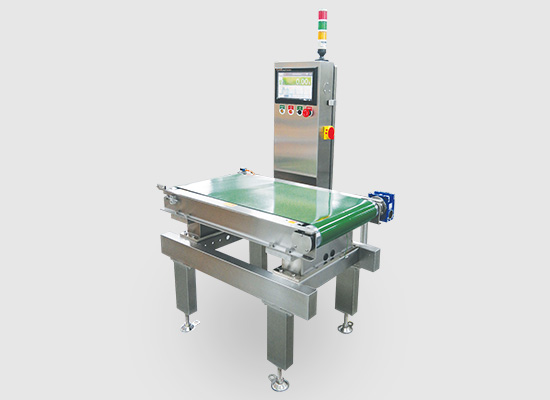

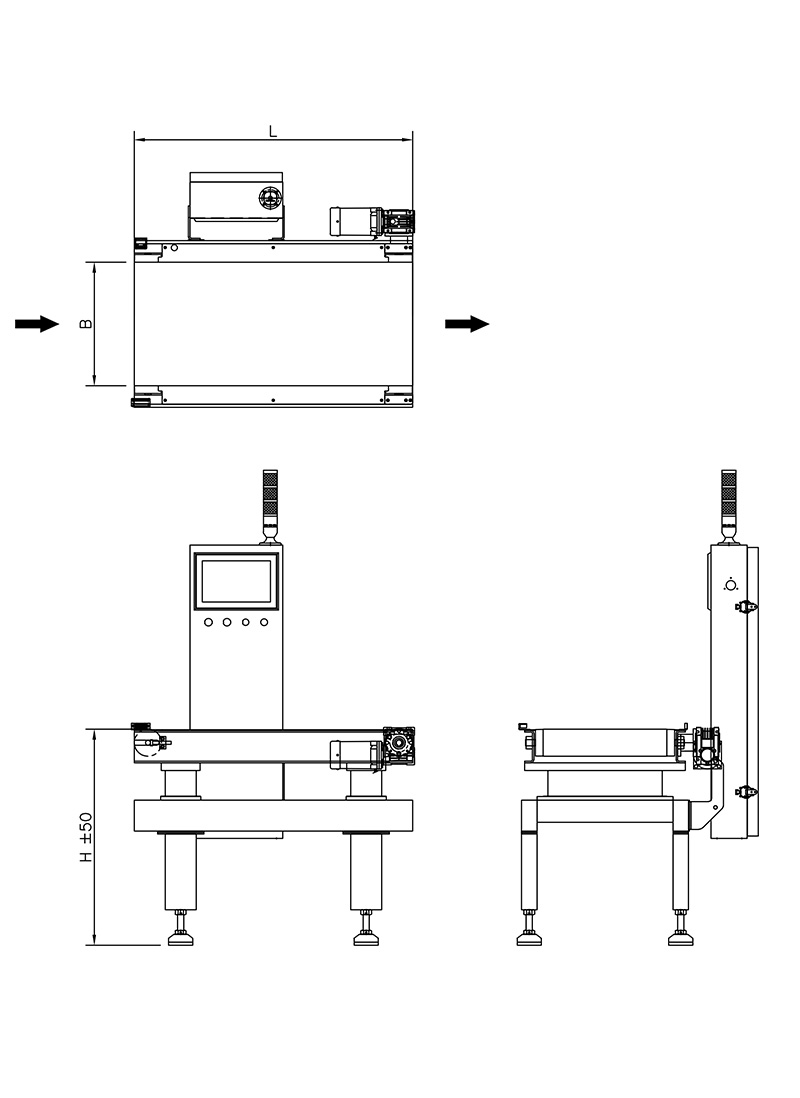

FAC-5900 LW-Series(대포장용)

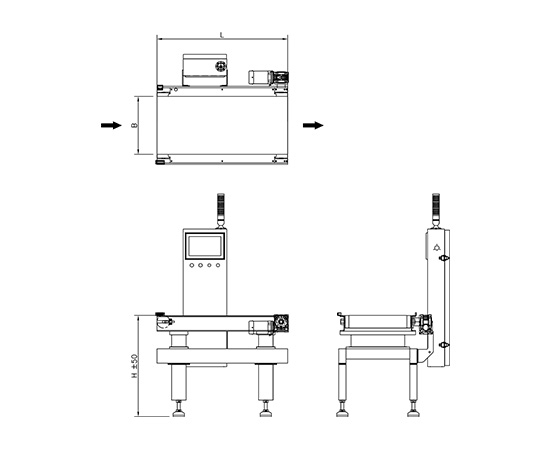

External Dimensions (unit: mm)

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL LW400 LW500 LW600 LW700
B(belt width) 400 500 600 700
L 700, 800, 900, 1000, 1200, 1300

Specifications

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL LW400 LW500 LW600 LW700
최대용량 (Maximum capacity) 20Kg 30Kg 40Kg 60Kg
계량범위 (Weigh range) 200~20,000g 300~30,000g 400~40,000g 600~60,000g
한눈의 값 (Scale interval) 5g 10g 10g 20g
최대계량확도 (maximum accuracy*) ±15g ±20g ±30g ±40g
최대처리속도 (Maximum weighing speed**) 45ea/min 35ea/min 25ea/min 20ea/min
전원(Power requirements) 220VAC±10%, Single phase,50/60Hz
환경조건(Environmental conditions) 5˚C~35˚C(41˚F~95˚F), Variation not to exceed ±2˚C(4˚F)/hr, Relative humidity: 35%~85%
* 최대계량확도는 계량물의 상태나 조건에 따라 달라질 수 있습니다.
** 최대 처리속도는 계량물의 크기나 컨베이어의 속도에 따라 달라질 수 있습니다.
* Maximum accuracy may change depending on the product conditions.
** Maximum weighing speed may change depending on the product dimension and converyor speed.

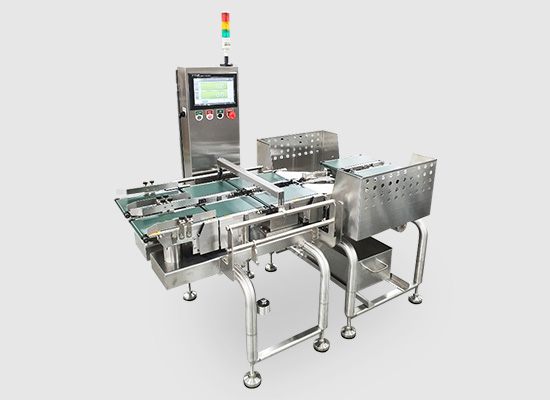

FAC-5900 W-Series(다열 계량기)

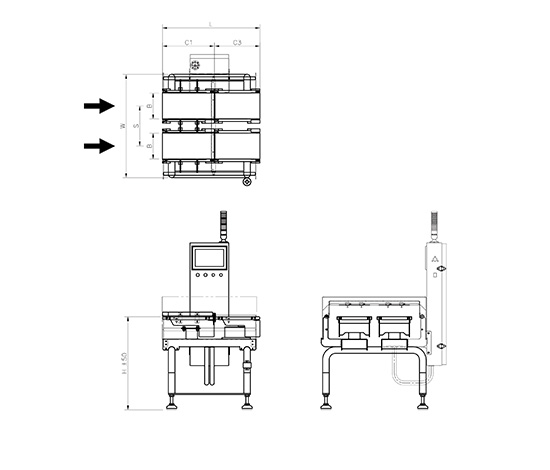

External Dimensions (unit: mm)

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL (H)W100 (L2~4) (H)W150 (L2~4) (H)W200 (L2) (H)W250 (L2)
B(belt width) 100 150 200 250
S 210 260 310 360
C1/C3 250/300, 300/350, 350/400, 400/450
300/250, 350/300, 400/350, 450/400
L C1 + C3

Specifications

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL (H)W100 (H)W150 (H)W200 (H)W250
최대용량 (Maximum capacity) 300g 600g 1200g
계량범위 (Weigh range) 3~300g 6~600g 12~1200g
한눈의 값 (Scale interval) 0.05g 0.1g 0.2g
최대계량확도 (maximum accuracy*) ±0.15g ±0.3g ±0.6g
최대처리속도 (Maximum weighing speed**) Max 300ea/min (1 Line + 1 Line) Max 250ea/min (1 Line + 1 Line)
전원(Power requirements) 220VAC±10%, Single phase,50/60Hz
환경조건(Environmental conditions) 5˚C~35˚C(41˚F~95˚F), Variation not to exceed ±2˚C(4˚F)/hr, Relative humidity: 35%~85%
* 최대계량확도는 계량물의 상태나 조건에 따라 달라질 수 있습니다.
** 최대 처리속도는 계량물의 크기나 컨베이어의 속도에 따라 달라질 수 있습니다.
* Maximum accuracy may change depending on the product conditions.
** Maximum weighing speed may change depending on the product dimension and converyor speed.

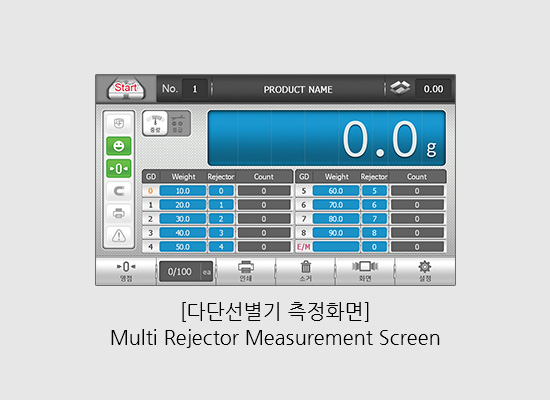

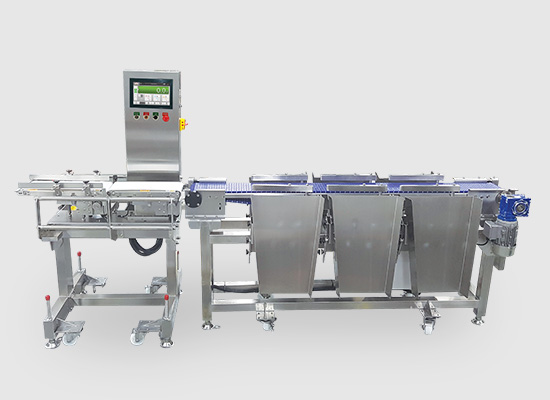

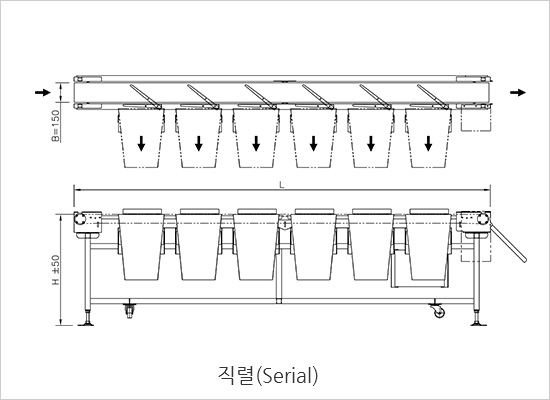

FAC5900 W-Series(다단선별기)

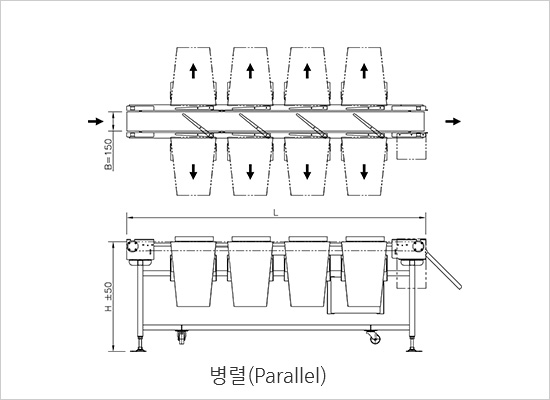

External Dimensions (unit: mm)

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL R150B(5) R150B(7) R150B(9)
B(belt width) 150 150 150
L 직렬(Serial) 2310 3190 -
병렬(Parallel) 1430 1870 2310

Specifications

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL W150
최대용량 (Maximum capacity) 600g
계량범위 (Weigh range) 6~600g
한눈의 값 (Scale interval) 0.1g
최대계량확도 (maximum accuracy* ±0.3g
최대처리속도 (Maximum weighing speed**) 120ea/min
전원(Power requirements) 220VAC±10%, Single phase,50/60Hz
환경조건(Environmental conditions) 5˚C~35˚C(41˚F~95˚F), Variation not to exceed ±2˚C(4˚F)/hr, Relative humidity: 35%~85%
* 최대계량확도는 계량물의 상태나 조건에 따라 달라질 수 있습니다.
** 최대 처리속도는 계량물의 크기나 컨베이어의 속도에 따라 달라질 수 있습니다.
* Maximum accuracy may change depending on the product conditions.
** Maximum weighing speed may change depending on the product dimension and converyor speed.

FRC-5900 W-Series(링벨트다운고정밀)

특 징

1. 하나의 컨트롤러로 1~6열 제어 가능
2. 링벨트 컨베이어 다운 후 제품을 정지시켜
   계량하는 방식으로써 링벨트 고정밀 계량 구현
3. 10인치 16.7M 컬러 TFT LCD(해상도: 1024x600)
4. 공간절약 및 사용자 편의 증대
5. 온도 변화 및 노이즈(Noise) 보상회로 내장
6. 품목별(999개) 설정값 저장 및 호출 기능
7. 데이터 분석 및 집계용이 :
   품목별 생산현황을 집계화면으로 확인 가능
   엑셀프로그램을 사용하여 집계 데이터를 활용 가능
8. USB 메모리 저장 및 업데이트 기능
   생산제품의 저장된 데이터를 USB 메모리에 복사 가능
9. 각종 통신(RS-232C, RS-422, Ethernet) 기능



Specifications

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL FRC-5900
W60(L1~6) W90(L1~6)
벨트폭(Belt width) 60mm 90mm
계량범위(Weigh range) 1~100g
최소눈금(Scale interval) 0.02~0.05g
최대확도(Maximum accuracy*) ±0.04~0.15g
최대속도(Maximum Weighing speed**) 40ea/min_Per Line
제품 크기
(Product size)
폭(Width) 40~60mm 40~90mm
길이(Length) 40~150mm
높이(Height) 5~30mm
전원(Power requirements) 220VAC±10%, Single phase,50/60Hz
환경적조건(Environmental conditions) 5˚C~35˚C(41˚F~95˚F), Variation not to exceed ±2˚C(4˚F)/hr, Relative humidity: 35%~85%
* 최대계량확도는 계량물의 상태나 조건에 따라 달라질 수 있습니다.
** 최대 처리속도는 계량물의 크기나 컨베이어의 속도에 따라 달라질 수 있습니다.
* Maximum accuracy may change depending on the product conditions.
** Maximum weighing speed may change depending on the product dimension and converyor speed.

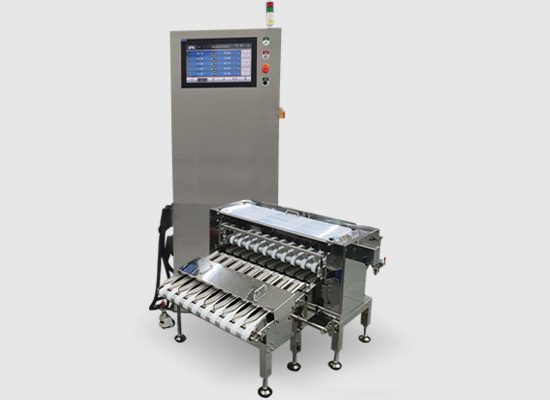

FSC-5900 W-Series(스틱 개별)


특 징

1. W25(벨트폭 25mm), W35(벨트폭 35mm), W60(벨트폭 60mm),
   L4~L10(4열~10열)
2. 10.2인치 칼라 터치 스크린 적용
3. 스틱제품 각각의 개별 중량 측정이 가능함





4. 고정밀 중량 센서 적용
5. 기존 컨베이어 라인의 절단 없이 설치가 가능함
6. 포장기과 피드백 연동하여 충진량 조절이 가능함
7. 정상품은 정방향 구동, 불량품은 역방향구동 또는 벨트드롭 선별 가능함



Specifications

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL FSC-5900
W25(L4~10) W35(L4~10) W60(L4~10)
벨트폭(Belt width) 25mm 35mm 60mm
계량범위(Weigh range) 1~150g 1~300g
최소눈금(Scale interval) 0.05g
최대확도(Maximum accuracy*) ±0.15g
최대속도(Maximum Weighing speed**) 40ea/min_Per Line
제품 크기
(Product size)
폭(Width) 5~25mm 5~35mm 5~60mm
길이(Length) 40~180mm
높이(Height) 5~20mm
전원(Power requirements) 220VAC±10%, Single phase,50/60Hz
환경적조건(Environmental conditions) 5˚C~35˚C(41˚F~95˚F), Variation not to exceed ±2˚C(4˚F)/hr, Relative humidity: 35%~85%
* 최대계량확도는 계량물의 상태나 조건에 따라 달라질 수 있습니다.
** 최대 처리속도는 계량물의 크기나 컨베이어의 속도에 따라 달라질 수 있습니다.
* Maximum accuracy may change depending on the product conditions.
** Maximum weighing speed may change depending on the product dimension and converyor speed.

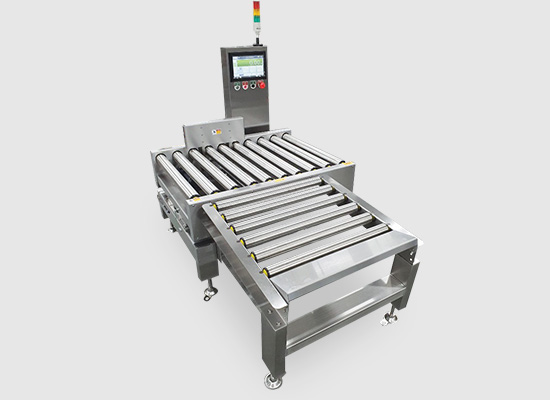

FAC-5900 WR-Series(계량&선별 일체형)

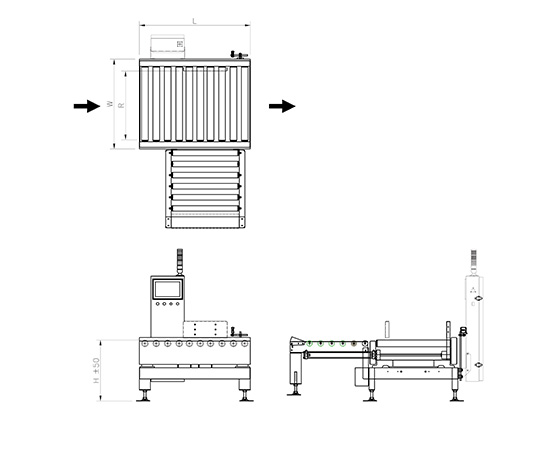

External Dimensions (unit: mm)

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL WR353 WR363 WR373 WR383
R(Roller width) 420 520 620 720
L 770, 860, 910, 1000

Specifications

표가 다 보이지 않는경우는 표를 좌,우로 드래그 해주세요.
MODEL WR353 WR363 WR373 WR383
최대용량 (Maximum capacity) 20~50kg
계량범위 (Weigh range) 200~20000g 300~30000g 400~40000g 500~50000g
한눈의 값 (Scale interval) 5~10g 10~20g
최대계량확도 (maximum accuracy*) ±15~20g ±20~40g
최대처리속도 (Maximum weighing speed**) Max 15ea/min (정지계량)
전원(Power requirements) 220VAC±10%, Single phase,50/60Hz
환경조건(Environmental conditions) 5˚C~35˚C(41˚F~95˚F), Variation not to exceed ±2˚C(4˚F)/hr, Relative humidity: 35%~85%
* 최대계량확도는 계량물의 상태나 조건에 따라 달라질 수 있습니다.
** 최대 처리속도는 계량물의 크기나 컨베이어의 속도에 따라 달라질 수 있습니다.
* Maximum accuracy may change depending on the product conditions.
** Maximum weighing speed may change depending on the product dimension and converyor speed.
